ENH-TV0085A002תֵאוּר

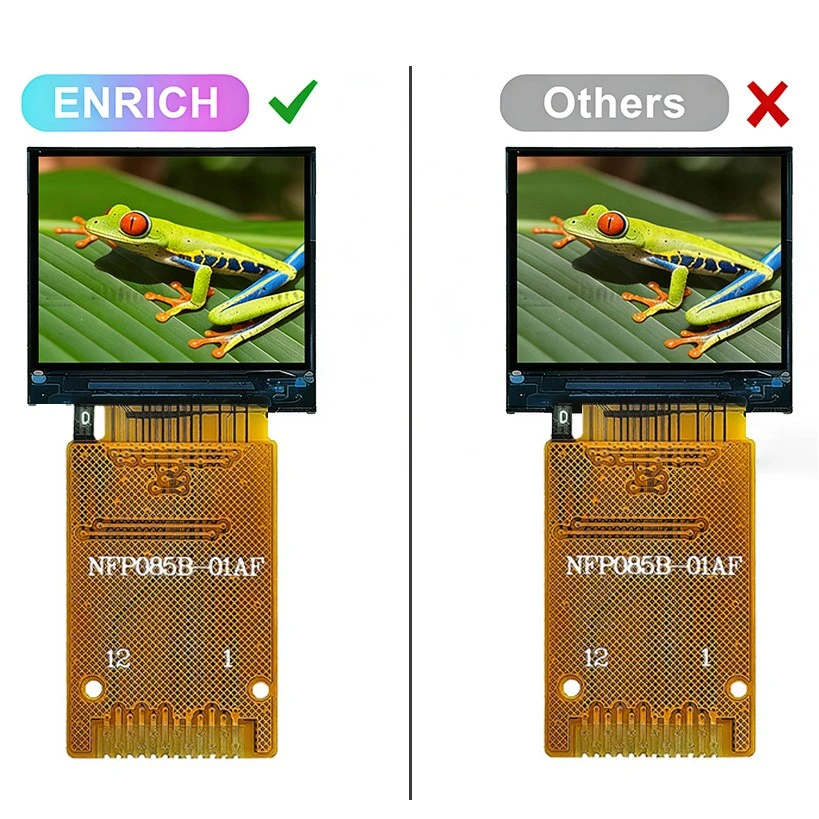

המודול TFT LCD בגודל 0.85 אינץ'הוא קומפקטי,-תצוגת מטריצה ​​אקטיבית בצבע מלא, המיועדת ליישומים מוגבלים-בשטח הדורשים פלט חזותי באיכות גבוהה-. כיצרן צג LCD קטן מקצועי, אנו מבטיחים שכל מודול עומד בתקנים הנדסיים קפדניים.

כאשר פיתחנו לראשונה מודול TFT LCD בגודל 0.85-אינץ', האתגר המרכזי שעמד בפנינו היה איזון "גודל אולטרה-קומפקטי" עם "איכות תצוגה שמיש"-, נקודת כאב ששמענו שוב ושוב מלקוחות בתעשיות לביש ו-IoT. לאחר למעלה מ-18 חודשים של בדיקות איטרטיביות, הגענו לעיצוב שאינו רק רשימה של מפרטים, אלא פתרון המותאם לנקודות הכאב של היישומים-בעולם האמיתי. הרשו לי להדריך אתכם במה שבולט למודול הזה, החל מהבחירות הטכניות שעשינו ועד למשוב-בשטח שאספנו ממאות פרויקטים.

החל מהתצוגה עצמה: אלכסון של 0.85 אינץ' עשוי להישמע זעיר, אבל ביצענו אופטימיזציה של כל פיקסל כדי שזה ייחשב. השתמשנו בטכנולוגיית TFT-LCD אקטיבית-לא רק בגלל שהיא סטנדרטית, אלא בגלל שמצאנו ששליטה בפיקסלים אינדיבידואלית אינה-ניתנת למשא ומתן עבור מכשירים קומפקטיים-במיוחד לבישים כמו טבעות חכמות או מעקבי כושר, שבהם אפילו פיגור קל או עיוות צבע הורס את חווית המשתמש. סידור הפיקסלים של פס אנכי RGB היה גם קריאה מכוונת; אבות-טיפוס מוקדמים השתמשו בפריסה שונה שהובילה לירוקים נשטפים-, אך לאחר כוונון צפיפות הפסים, השגנו את שכפול הצבע הטבעי שהלקוחות משבחים כעת באופן עקבי. ברזולוציה של 128(RGB)×128, אנחנו מסתכלים על בערך 16,000 פיקסלים-מספיקים לתצוגות מצב וממשקי GUI פשוטים, אבל דחפנו את יחס הניגודיות ל-1200:1 (אופייני) כי אנחנו יודעים שבסביבות בהירות או עמומות, הבהירות היא הכל. בדקנו את זה-לצד-עם מודולים זולים יותר שמגיעים ל-800:1, וההבדל בקריאות הוא בולט-הלקוחות שלנו בהגדרות תעשייתיות אומרים לנו שהניגודיות הזו חוסכת אותם מהתאמות מתמיד של המסך.



טכנולוגיית IPS wide-view הייתה עוד אחת שאינה-ניתנת למשא ומתן עבורנו, ופה באמת נכנס לתמונה הניסיון המעשי שלנו. בשלב מוקדם, ניסינו עם לוחות TN כדי לצמצם עלויות, אבל המשוב היה ברור: משתמשים שצפו במסך אפילו מזווית של 30- מעלות ראה שינוי צבע, המהווה שובר עסקה עבור מכשירים לבישים או מסופים תעשייתיים כף יד. המעבר ל-IPS העניק לנו זוויות צפייה של 80- מעלות לכל הכיוונים, אבל לא עצרנו שם-כינונו-בסדר את השכבות האופטיות של הפאנל כדי למזער את סחף הצבע, אפילו בקצוות הקיצוניים של טווח הצפייה. בהירות היא תחום נוסף שבו התמקדנו בשימושיות בעולם האמיתי: 300-450 cd/m² טיפוסי, עם מינימום 260 cd/m², פירושו שהוא קריא בחוץ מבלי לרוקן את הסוללה. היו לנו לקוחות שהשתמשו במודול הזה בחיישני IoT חיצוניים בחום הקיץ, והבהירות מחזיקה מעמד מבלי להזדקק להספק נוסף - משהו שאימתנו במשך שבועות של בדיקות שטח באקלים הלח ושטוף השמש של שנזן.



הממדים המכניים-20.82 מ"מ × 17.58 מ"מ × 1.46 מ"מ (W×H×T)- עשויים להיראות כמו מספרים בלבד, אבל על כל מילימטר נלחמו. כיווץ את המסגרת ככל האפשר, והורדנו את שטח התצוגה הפעיל ל-15.21 מ"מ × 15.21 מ"מ (או 15.2064 מ"מ × 15.2064 מ"מ עבור יישומים{13}}בדיוק גבוה), מכיוון שאנו יודעים שבמכשירים ממוזערים, אפילו 0.1 מ"מ יכול להיות ההבדל בין התאמה של מוצר או התאמה מחדש של מוצר. גם העובי של 1.46 מ"מ היה אתגר; היינו צריכים לשלב תאורת LED אחורית לבנה אחת שהיא גם דקה וגם מוארת באופן שווה - ללא נקודות חמות, ללא פינות חשוכות. בדקנו עשרות תצורות של תאורה אחורית לפני שהתקבענו על אחת שמאזנת עובי, תאורה וצריכת חשמל, והיא הפכה לחתימת המודול הזה.



בפן החשמלי, ממשק ה-SPI של 4-חוטים היה בחירה שהונחה על ידי משוב מלקוח. פעם אחר פעם, שמענו שמהנדסים נאבקים עם מחסור בפינים ב-MCUs כמו ESP32 ו-STM32-ולכן תכננו את המודול כך שישתמש רק ב-4 פיני GPIO (CS, DC, SCL, SDA) מבלי להקריב את מהירות העברת הנתונים. פין ה-DC הייעודי הוא פרט קטן, אך הוא מפשט באופן דרמטי את היגיון הבקרה; היו לנו מהנדסים זוטרים אמרו לנו שהתכונה הזו קיצצה את זמן האינטגרציה שלהם בחצי בהשוואה למודולים עם פיני פקודה/נתונים משולבים. נשארנו עם מתח הפעלה טיפוסי של 3.3V (2.4V-טווח לוגי של 3.3V) מכיוון שהוא תואם כמעט לכל מכשירי ה-MCU המודרניים של-מתח נמוך - אין צורך בממירי מתח, מה שחוסך מקום ומפחית נקודות כשל. IC מנהל ההתקן של GC9107 היה הבחירה המובילה שלנו עבור זיכרון ה-RAM המשולב שלו וצריכת החשמל הנמוכה שלו; בדקנו אותו בהרחבה עם מכשירים המופעלים על ידי סוללה, והוא מאריך את זמן הריצה באופן עקבי ב-15-20% בהשוואה למודולים המשתמשים בדרייברים גנריים. אנו מציעים ST7735S כחלופה, אך אנו תמיד ממליצים על GC9107 עבור יישומים ניידים - הבדיקות שלנו מראות שהוא אמין יותר בתנאי טמפרטורה קיצוניים.



אם כבר מדברים על טמפרטורה: אנו מדרגים את המודול הזה עבור פעולה של -20 מעלות עד +70 מעלות, אבל המספר הזה הוא לא רק כדור שיווקי. עשינו אותו בדיקות קפדניות בתאי הסביבה של מפעל שנזן שלנו-הרצנו אותו במשך 48 שעות ברציפות ב--20 מעלות, ולאחר מכן החלפנו מיד ל-+70 מעלות, וחזרנו על המחזור למשך שבוע. זה החזיק מעמד בצורה מושלמת, וזו הסיבה שזה הפך לבחירה-ללקוחות תעשייתיים במחסנים קרים או ביישומים חיצוניים. הגנת 8KV ESD היא עוד מגע מעשי; ראינו יותר מדי מודולים נכשלים במהלך הרכבה עקב סטטי, אז הוספנו את ההגנה הזו כדי להפחית את שיעורי הפגמים - צוות הייצור שלנו אומר לנו שהוא צמצם כשלים בהרכבה ב-30% עבור הלקוחות שלנו בנפח גדול.



עמידה ב-RoHS ו-REACH היא דבר מובן מאליו בימינו, אבל אנחנו הולכים צעד קדימה על ידי הפיכת התאמה אישית לנגישה-למשהו שמפעלים רבים מתייחסים אליו כאל מחשבה שלאחר מכן. במהלך השנים, למדנו שאין שני פרויקטים זהים: לקוח אחד נזקק לכבל FPC ארוך ב-10 מ"מ שיתאים לפריסת ה-PCB שלו, אחר מבוקש זכוכית כיסוי נגד- בוהק לשימוש חיצוני, ולקוח של מכשור רפואי נזקק ללוח מגע עמיד שעובד עם כפפות. אנחנו לא רק מציעים את ההתאמות האישיות האלה-אנחנו עוזרים ללקוחות לייעל אותן. לדוגמה, כאשר לקוח לביש ביקש זכוכית כיסוי מעוקלת, התאמנו את מיקום התאורה האחורית כדי למנוע דליפת אור, פרט שהם לא שקלו. זה ההבדל בין מודול גנרי לבין מודול שנבנה על ידי צוות שעבד למעשה עם הטכנולוגיה בתרחישי-עולם אמיתי.



למה לבחור במודול שלנו על פני עשרות אפשרויות דומות בשוק? זה לא קשור למפרטים-אלא בזהירות שאנו משקיעים בפתרון הבעיות החשובות. זווית הצפייה של IPS היא לא רק תכונה; זה תוצאה של הקשבה ללקוחות שלא יכלו להשתמש בלוחות TN. ממשק 4-תיל SPI אינו רק ספירת סיכות; זה אנחנו חוסכים למהנדסים זמן ותסכול. הגודל האולטרה-קומפקטי אינו רק מדידה; אנחנו עוזרים ללקוחות להביא את הרעיונות הממוזערים שלהם לחיים. היו לנו לקוחות שהגיעו אלינו לאחר שהשתמשו במודולים זולים יותר שנכשלו בשטח, ופעם אחר פעם, הם אומרים לנו שההבדל הוא בפרטים - התאורה האחורית השווה, הדרייבר האמין, האפשרויות הניתנות להתאמה אישית שמתאימות לצרכים המדויקים שלהם.



תהליך בקרת האיכות שלנו הוא נקודת גאווה נוספת, והוא מושרש בניסיון שלנו כיצרן שבסיסו-שנזן. אנחנו מבצעים 100% בדיקת חומר נכנס כי למדנו בדרך הקשה שקבל פגום אחד יכול להרוס אצווה שלמה. הבדיקות בתהליך- שלנו תופסות בעיות מוקדם-כמו מחבר FPC לא מיושר שיגרום לכשלים בתצוגה לסירוגין-ומבחן ההזדקנות שלנו 24-48 שעות מבטיח שכל מודול יכול להתמודד-לטווח ארוך. עם כושר ייצור של 4 מיליון יחידות לחודש, אנחנו יכולים להרחיב את קנה המידה כדי לעמוד בהזמנות גדולות, אבל לעולם לא נאבד את הפרטים הקטנים שהופכים את המודול לאמין. צוות המחקר והפיתוח שלנו נמצא במפעל מדי יום, ועובד עם הייצור כדי לחדד את המודול - לאחרונה ביצענו אופטימיזציה של צריכת החשמל של התאורה האחורית בהתבסס על משוב מלקוח שעון חכם, תוך חיתוך משיכה של 5% בזרם מבלי לעמעם את המסך.



בסופו של יום, מודול TFT LCD זה בגודל 0.85-אינץ' הוא יותר מאוסף של פרמטרים. זה תוצר של שנים של הקשבה ללקוחות, בדיקת אבות טיפוס וחידוד כל פרט כדי לפתור בעיות אמיתיות. בין אם זה במוניטור רפואי לביש, חיישן תעשייתי או מכשיר מיני IoT, הוא בנוי לפעול היכן שהוא נחשב - לא רק על הנייר, אלא בידיים של המהנדסים והמשתמשים שמסתמכים עליו מדי יום. זה ההבדל בין מודול שאתה יכול לקנות בכל מקום לבין אחד שאתה יכול לסמוך עליו שיספק, מגובה על ידי צוות שהיה שם, עשה זאת, והמשיך לחזור עליו כדי לשפר אותו.



● OEM&ODM ● ללא MOQ ● דוגמאות במלאי ● לוח בדיקה אופציונלי

















מפרט

פָּרִיט	מֵמַד	יְחִידָה
גוֹדֶל	0.85	אִינְטשׁ
מימד מתאר	20.82x17.58x1.46	מ"מ
טמפרטורת הפעלה	-20 מעלות - +70 מעלות	תוֹאַר
טמפרטורת אחסון	-30 מעלות - +80 מעלות	תוֹאַר
הַחְלָטָה	128x128
