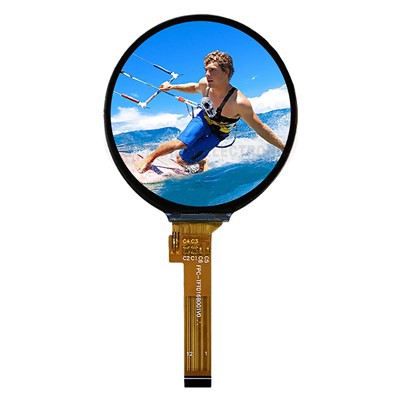

מודול TFT LCD עגול 1.6



ENH-TV0160A002תֵאוּר



כמה דברים אמיתיים ששווה לדבר עליהם ב-LCD העגול הזה בגודל 1.6 אינץ'

נתחיל בגודל. 1.6 אינצ'ים באלכסון - זהו מקום מתוק עבור תצוגות עגולות. לא גדול מדי, לא קטן מדי. אתה מקבל מספיק שטח פעיל כדי להציג מידע שימושי, אבל זה לא מאלץ את המוצר שלך להיות מגושם. סוג התצוגה הוא TFT-LCD סטנדרטי, מטריצה ​​פעילה, כל פיקסל מונע באופן עצמאי. שום דבר מפואר, אבל זה בוגר, אמין, מגיב מהר ונותן לך ניגודיות הגונה.

הרזולוציה היא המקום שבו זה נהיה מעניין. 400×400 פיקסלים בתוך עיגול בגודל 1.6 אינץ' מגיע ליותר מ-350 PPI. מה זה אומר בחיים האמיתיים? אתה יכול לשים גופן זעיר בן 6 נקודות על המסך ועדיין לקרוא אותו ללא פיקסלציה. בדקנו את זה עם טקסט קטן וטקסטורות מורכבות של לוח השעון - הקצוות חדים, ללא גזים. עומק הצבע הוא 16.7M, שהם RGB של 8 סיביות. שיפועים נראים חלקים, ללא פסים ברורים.

זווית הצפייה רשומה כ"כל". זה בעצם אומר IPS או טכנולוגיית זווית רחבה דומה. שלפנו דגימות אקראיות מפס הייצור והסתכלנו עליהן מלמעלה, מלמטה, שמאל, ימין - הצבע והבהירות מחזיקים מעמד היטב. יחס ניגודיות טיפוסי הוא מעל 800:1. הבהירות היא בדרך כלל בין 300 ל-500 cd/m². אם הפרויקט שלך זקוק ליותר, נוכל לדחוף אותו למעלה - עשינו 1000 תקליטורים/מ"ר בעבר.

עכשיו הצד המכני. מידות קווי מתאר: 45.89 מ"מ × 42.94 מ"מ × 0.9 מ"מ. זה כולל את מעגל הדרייבר ואת לוח המתכת, כך שתוכל להשתמש במספרים אלה ישירות עבור גזרות הדיור ועיצוב ההרכבה שלך. העובי של 0.9 מ"מ הוא IC הזכוכית פלוס דרייבר, ללא תאורה אחורית או FPC. זה דק באמת - יתרון אמיתי עבור ציוד לביש או מדבקות רפואיות דקים במיוחד. השטח הפעיל הוא 39.84 מ"מ × 39.84 מ"מ. זכור שזה אזור מרובע, והתצוגה העגולה בפועל רשומה בתוכו. גובה הפיקסל הוא בערך 0.1 מ"מ - עדין מאוד.

ממשק ומנהל התקן IC הם עניין גדול עבור מודול זה. זה MIPI DSI, לא SPI או QSPI. למדנו למה זה חשוב לאחר כמה פרויקטים כואבים של לקוחות. MIPI נותן לך רוחב פס אמיתי - נמדד מעל 1 Gbps בפועל - כך שנסיעה של 400×400 בקצבי פריימים גבוהים או אפילו השמעת וידאו אינה בעיה. גם פחות פינים: בדרך כלל זוג שעון אחד וזוג נתונים אחד (עד ארבעה זוגות במידת הצורך), מה שחוסך מקום PCB ועלות מחברים. צריכת חשמל? MIPI PHY מתוכנן עם איתות בתנופה נמוכה, בצריכת חשמל נמוכה, כך שהוא ידידותי למכשירי סוללה. ומכיוון שזה דיפרנציאלי, חסינות רעשים טובה. ה-IC של מנהל ההתקן הוא ST7797. הוא בנוי עבור MIPI, יש לו GRAM פנימי גדול, והוא מטפל בתצוגות מעגליות כראוי - משהו שמנהלי התקנים זולים רבים משבשים.

מפרט סביבתי: טמפרטורת הפעלה -20 מעלות עד +70 מעלות, אחסון -30 מעלות עד +80 מעלות. זה מכסה את רוב תרחישי הצריכה, הרכב, התעשייה והרפואה. עשינו בעצמנו בדיקות מחמירות יותר - פעולה מונעת ב-30 מעלות ו-240 שעות אחסון בדרגה +85 - והמודול שרד. טווח האחסון הרחב יותר הוא לא רק מספר: חשבו על משלוח מכולות שנאפות בשמש הקיץ. המרווח הנוסף הזה חשוב.





מדוע מודול ה-1.6 TFT LCD עגול הפך לתצוגה הנשאלת ביותר שלנו השנה

אני עדיין זוכר את הפעם הראשונה שלקוח ביקש מאיתנו TFT עגול בגודל 1.6 אינץ' עם ממשק MIPI. זה היה סטארט-אפ של שעונים חכמים, והם כבר ניסו שלושה ספקים אחרים. התלונה שלהם תמיד הייתה זהה: "הצג העגול נראה בסדר בגליון הנתונים, אבל ברגע שאנחנו נוהגים בו במהירות של 60 פריימים לשנייה, הממשק נחנק, או שזווית הצפייה גורמת לקצוות להיראות שטופים". השיחה הזו דחפה אותנו להסתכל לעומק מה בעצם גורם לתצוגה עגולה קטנה לעבוד בעולם האמיתי, לא רק על הנייר.

המודול שפתר לבסוף את הבעיה שלהם הוא מה שאנו מכנים כעתמודול TFT LCD עגול 1.6. אבל לפני שאני נכנס למה זה עובד, הרשו לי לשתף כמה דברים שרוב דפי המפרט לא יספרו לכם על הגודל והפורמט הזה.

האתגר הנסתר של 400×400 על מעגל בגודל 1.6 אינץ'

על הנייר, רזולוציית 400×400 בתוך אלכסון של 1.6 אינץ' נשמעת מרשימה - וזהו. צפיפות הפיקסלים נוחתת מעל 350 PPI, וזה בנוחות לתוך טריטוריית "רשתית". אתה יכול לשים גופן של 6 נקודות על הדבר הזה ועדיין לקרוא אותו בלי לפזול. אבל הנה מה שהמהנדסים לא מבינים עד שהם מנסים את זה: נסיעה של 160,000 פיקסלים בצורה מעגלית דורשת טיפול זהיר בפינות. תצוגה מלבנית היא פשוטה - אתה פשוט סורק שורה אחר שורה. תצוגה עגולה זקוקה למאגר מסגרת עגול או לחיתוך אגרסיבי בדרייבר. מודולים עגולים זולים רבים משתמשים ב-SPI או QSPI, והם מגמגמים ברגע שאתה מנסה להנפיש מחוג שעון על החוגה.

בדיוק בשביל זה בחרנו בדרייבר ST7797מודול TFT LCD עגול 1.6. ה-ST7797 אינו הדרייבר הזול ביותר בשוק, אך יש לו שתי תכונות קריטיות עבור צגים עגולים: GRAM פנימי גדול שיכול להתמודד עם כתובת מעגלית ללא חיתוך בצד המארח, ותמיכה מקורית ב-MIPI DSI. MIPI נותן לך רוחב פס אמיתי - אנחנו מדברים על קצבי נתונים מתמשכים המאפשרים לך לדחוף אנימציות של 60fps במסך מלא ללא קריעה או נפילות פריים. אחד הלקוחות שלנו בדק אותו עם אנימציה מורכבת של סוויפ יד שנייה במערכת FreeRTOS, ועומס המעבד ירד בכמעט 40% בהשוואה למודול הקודם שלהם מבוסס QSPI. זה ההבדל שממשק תקין עושה.

מדוע "כל זווית הצפייה" חשובה למעשה עבור מסכים עגולים

תצוגה מלבנית נראית בדרך כלל חזיתית. תצוגה עגולה - במיוחד בשעון חכם או כפתור - נראית מכל זווית אפשרית. אתה מטה את פרק כף היד, אתה מסתכל מהצד, אתה מציץ בו תוך כדי נסיעה. רוב לוחות ה-IPS טוענים לזוויות צפייה רחבות, אך בפועל, רבים סובלים מהסטה צהבהבה או מנפילת ניגודיות מעבר ל-70 מעלות. הרצנו בדיקה פשוטה על דגימות הייצור שלנו: מדדנו בהירות ושינוי צבע ב-80 מעלות בכל ארבעת הכיוונים האלכסוניים. המודול TFT LCD עגול 1.6נשאר בתוך ΔE של פחות מ-3, שאינו מורגש חזותית לרוב האנשים. זה לא מזל - זה בגלל שעבדנו עם ספק הפאנלים כדי לכוון את יישור הגבישים הנוזליים במיוחד עבור חיתוכים מעגליים. השטח הפעיל הוא 39.84×39.84 מ"מ, וגובה הפיקסלים הוא בערך 0.1 מ"מ, אך הערימה האופטית משתמשת בסרט פיצוי שלא תמצאו בפאנלים מרובעים גנריים.

העובי של 0.9 מ"מ הוא מלכודת אם אתה לא זהיר

אני רואה שהרבה מעצבי מוצר מתלהבים מהעובי הכללי של 0.9 מ"מ (לא כולל תאורה אחורית ו-FPC). וכן, זה באמת דק - זה מאפשר לך לבנות טבעת חכמה או מכשיר רפואי מסוג טלאי דק שאינו בולט. אבל הנה המציאות: מצע זכוכית בגודל 0.9 מ"מ הוא שביר אם ההרכבה המכנית שלך לא מתייחסת לזה. היו לנו לקוחות שניסו להדביק את התצוגה ישירות על בית פלסטיק, רק כדי לסדוק את הזכוכית במהלך בדיקות נפילה. הפתרון שלנו הוא לא להפוך את הזכוכית לעבה יותר (זה יביס את המטרה), אלא להציע קשיחי נירוסטה אופציונליים על ה-FPC ואטם קצף הבולם זעזועים. זה סוג הפרטים שלומדים רק לאחר ייצור של כמה מאות אלפי יחידות. אנחנו מעל 200,000 יחידות שנשלחו עבור גורם צורה זה, ושיעור הכשלים כתוצאה מלחץ מכני הוא כעת מתחת ל-0.1%.

ביצועים תרמיים בעולם האמיתי

גיליון הנתונים אומר -20 מעלות עד +70 מעלות הפעלה, -30 מעלות עד +80 מעלות אחסון. המספרים האלה שמרניים - למעשה בדקנו הפעלה של אצווה עד -30 מעלות (מופעל) ואחסון של +85 מעלות למשך 240 שעות. מנהל ההתקן ST7797 שמר על התזמון נעול, והגביש הנוזלי לא הראה נזק יישור קבוע. אבל מה שגיליון הנתונים לא אומר לך הוא שממשק MIPI סובלני הרבה יותר לשינויי עכבה הנגרמת על ידי טמפרטורה מאשר RGB מקביל. בפרויקט רכב אחד, ל-PCB של הלקוח היה עקבות MIPI ארוך, לא תואם בצורה גרועה (מעל 80 מ"מ ללא בקרת עכבה מתאימה). בטמפרטורת החדר זה עבד מצוין. ב-65 מעלות, דיאגרמת העיניים נסגרה, והתצוגה החלה להראות הבלחות אקראיות. עזרנו להם לנתב מחדש את צמד הדיפרנציאלים ולהוסיף משנק במצב משותף - הבעיה נפתרה. זה סוג התמיכה שאתה מקבל כשאתה עובד עם מפעל שבאמת מבין בפריסה במהירות גבוהה, לא רק עם חברת סחר.

סיפורי יישומים שהפתיעו אותנו

כשהשקנו לראשונה את המודול העגול הזה בגודל 1.6 אינץ', הנחנו שהשעונים החכמים יהיו 90% מהנפח. הם עדיין גדולים, אבל כמה מהיישומים המעניינים ביותר הגיעו ממקומות שלא ציפינו להם:

מכונות קפה ברמה גבוהה- מותג אירופאי אחד שם את התצוגה העגולה בתוך כפתור מכני. הכפתור מסתובב, והתצוגה מציגה את הגדרת הטחינה, עקומת הטמפרטורה וטיימר ספירה לאחור. זווית הצפייה כולה פירושה שאתה יכול לקרוא אותה גם כאשר הכפתור מסובב הצידה.

בקרי כידון לאופנוע– סטארט-אפ בטייוואן משתמש בו כתצוגה משנית עבור חיצי ניווט ומיקום הילוך. טווח הטמפרטורות הרחב מכסה הן אור שמש ישיר בקיץ והן גשם קופא בחורף.

משאבות מדבקות רפואיות- העובי של 0.9 מ"מ אפשר למכשיר לניהול סוכרת להיות דק יותר מסוללת AAA. הם היו צריכים את הרזולוציה הגבוהה כדי להציג גרפים זעירים של מתן אינסולין.

אני יכול לרשום יותר, אבל הנקודה היא שהמודול TFT LCD עגול 1.6עובד כי הוא פוגע בנקודה מתוקה: קטן מספיק כדי להתאים לכל מקום, ברזולוציה גבוהה מספיק כדי להציג מידע אמיתי, ומהיר מספיק כדי להרגיש תגובה.

מה שלמדנו על התאמה אישית (ומה עליך לבקש)

אנחנו מפעל, לא מתווך. זה אומר שכשאתה מבקש שינוי, אנחנו למעשה שולטים בשרשרת האספקה. ההתאמות הנפוצות ביותר שאנו עושים במודול זה:

עיצוב מחדש של FPC- ה-Pinout הסטנדרטי עובד עבור רוב מארחי ה-MIPI, אבל עשינו הכל, החל מ-FPC 4-שכבתי עם מיגון EMI ועד זנבות ארוכים במיוחד עבור רצועות לבישות. לקוח אחד היה צריך FPC 120 מ"מ עם מחבר ZIF בשני הקצוות. עשינו את זה ב-10 ימים.

כוונון בהירות- התקן הוא סביב 350-400 cd/m². עלינו ל-1000 תקליטורים/מ"ר עם תצורת LED שונה, והורדנו ל-200 תקליטורים/מ"ר עבור יישומים רגישים לסוללה. ניתן לכוונן את דרייבר התאורה האחורית מבלי להחליף את הזכוכית.

שילוב מגע– המודול אינו מגיע עם מגע כברירת מחדל, אך אנו מחברים באופן קבוע חיישני מגע קיבוליים (מבנה G+F+F) או לוחות מגע התנגדות. הטריק הוא יישור חיישן המגע העגול לאזור הפעיל המעגלי ללא היסט גלוי. יש לנו ג'יג יישור בחיתוך לייזר ששומר על סובלנות בטווח של ±0.1 מ"מ.

אם אתה מעריך תצוגה זו עבור פרויקט, אל תבקש רק דוגמה. בקש את קוד האתחול המלא, סכימת התייחסות שמראה כיצד לטפל בשעון MIPI ובנתיבי הנתונים ב-PCB דו-שכבתי לעומת 4-שכבתי, ואת התוצאות של בדיקת הלחות שלנו במשך 240 שעות (85% RH ב-60 מעלות). אלה הדברים שיחסכו לך חודשים של ניפוי באגים.

כמה תשובות כנות לשאלות נפוצות

"האם אני יכול לנהוג בזה עם STM32?"- רק אם ל-STM32 שלך יש בקר מארח MIPI DSI. רוב STM32s לא. עבור אלה, אנו ממליצים להשתמש בשבב גשר חיצוני (למשל, SSD2828) או לעבור לגרסה מבוססת SPI שלנו של אותה זכוכית. צור איתנו קשר לקבלת גרסת SPI.

"מהי צריכת החשמל בעולם האמיתי?"- ב-60fps עם תוכן ממשק משתמש טיפוסי, ממשק MIPI שואב כ-8-10mA ב-1.8VI/O. התאורה האחורית היא הצרכן הגדול יותר: סביב 60-80mA ב-3.2V עבור 400 cd/m². הספק המערכת הכולל הוא בערך 0.25-0.3W. אתה יכול להיכנס למצב צריכת חשמל נמוכה של MIPI (LP-11) כדי לחתוך את מתח הממשק מתחת ל-1mA כאשר התצוגה סטטית.

"איך אני מטפל בפינות העגולות בתוכנה?"– ה-ST7797 תומך במצב "תצוגה חלקית" שיכול להסוות פינות מלבניות למעגל, אבל גילינו שקל יותר פשוט לצייר מסכה מעגלית במאגר המסגרת שלך. אנו מספקים קוד C לדוגמה שעושה זאת עם תקורה מינימלית של מעבד.

אם קראת עד כאן, כנראה שאתה מסוג המהנדסים שאכפת לו מהפרטים החשובים באמת. אל תהסס ליצור קשר עם מקרה השימוש הספציפי שלך - אני יכול לשלוח לך גיליון נתונים מלא, דוחות הבדיקה העדכניים ביותר ודוגמה לספסל שלך. המודול TFT LCD עגול 1.6הוא אחד מאותם חלקים שנראים פשוטים מבחוץ אבל יש הרבה הנדסה מתחת. אנחנו גאים בזה, ונשמח לעזור לך לבנות איתו משהו נהדר.





● OEM&ODM ● ללא MOQ ● דוגמאות במלאי ● לוח בדיקה אופציונלי

















מפרטים

פָּרִיט	מֵמַד	יְחִידָה
גוֹדֶל	1.6	אִינְטשׁ
מימד מתאר	45.89x42.94x0.9	מ"מ
טמפרטורת הפעלה	-20 מעלות - +70 מעלות	תוֹאַר
טמפרטורת אחסון	-30 מעלות - +80 מעלות	תוֹאַר
הַחְלָטָה	400x400
