LCD
הוקמה בשנת 2012, Shenzhen Enrich Electronics Co., Ltd היא יצרנית וספקית פתרונות של תצוגות LCD מסופיות אינטליגנטיות המשלבות מו"פ, עיצוב, ייצור, מכירות ושירות. אנו מחויבים לייצר תצוגת LCD מונוכרומית, כולל פלח LCD, LCD גרפי ותצוגת TFT LCD ו-OLED צבעונית.
למה לבחור בנו
שירות התאמה אישית
אנו מציעים שירותי התאמה אישית מאוד, מעצבים ומתאימים כל מוצר בקפידה כדי לעמוד בדרישות הספציפיות של לקוחותינו, ומבטיחים שכל פריט ימלא את הצרכים הייחודיים שלהם.
בקרת איכות
הטמענו מערכת בקרת איכות מחמירה, שבה כל המוצרים עוברים סבבים מרובים של בדיקות ובדיקות יישון קפדניות לפני המשלוח כדי להבטיח שהם יציבים, אמינים ועומדים בתקנים בתעשייה.
ציוד מתקדם
החברה שלנו מצוידת במתקני ייצור חדישים ושטח ייצור בשפע, הכוללת 9 קווי חיבור COG, 8 קווי ייצור של מודולי LCD, 10 קווי ייצור של תאורה אחורית, 6 קווי חיבור COB, 10 קווי ייצור של מודול TFT אוטומטי, 8 אוטומטיים. קווי ייצור מקטבים וקו ייצור SMT אחד, המבטיחים תהליכי ייצור יעילים ואיכותיים.
צוות מקצועי
יש לנו צוות הנדסה מנוסה עם מומחיות רחבת תחומים ויכולות טכניות, המסוגל לספק ייעוץ טכני מקצועי ופתרונות מקיפים עבור לקוחות בתעשיות שונות.
אפשרויות התאמה אישית עבור LCD
● מודול LCD
תכונות:בהירות, עובי, רזולוציית תמונה, אזור פעיל בתצוגה, צריכת חשמל
מסגרת חיצונית:חומר, מבנה לקירור והתקנה למסוף
● ממשק
סוג ממשק:MCU, SPI, RGB, MIPI, EDP, LVDS
תכונות נוספות:מספר סיכה, גודל, אורך
● מסך מגע
סוג מסך מגע:מסך מגע קיבולי והתנגדות
פונקציית מגע:בנגיעה אחת, רב מגע
● זכוכית מכסה
תכונות:עובי, קשיות
גימור פני השטח:קוסמטי מכל בשחור, אנטי טביעת אצבע, אנטי בקטריאלי, אנטי בוהק
● לוח בקרה
כיסוי ממשק:RGB ל-MIPI, HDMI; LVDS ל-HDMI; MIPI ל-HDMI
תכונות:גודל, עיצוב פריסה, ציפוי טמפרטורה מורחב
פונקציות:רזולוציות ויציאות נתמכות
● אחרים
כבלים, מחברים ורכיבים אחרים הרלוונטיים לצורך שלך
נתונים טכניים של LCD
מאפיינים חשמליים
|
פָּרִיט |
סֵמֶל |
Condit. |
מינימום |
טיפ |
מקסימום |
יְחִידָה |
|
מתח אספקה עבור LCD |
VDD-VO |
תואר =0, תואר =25 תואר, תואר =50 |
|
4.5 |
|
V |
|
קלט מתח גבוה |
VIH |
|
2.2 |
|
VDD |
V |
|
קלט מתח נמוך |
VIL |
|
0.3 |
|
0.6 |
V |
|
פלט מתח גבוה |
VOH |
|
2.4 |
|
|
V |
|
פלט מתח נמוך |
כרך |
|
|
|
0.4 |
V |
|
זרם אספקה |
IDD |
VDD=5V |
|
2.0 |
4.0 |
אִמָא |
מאפיינים מכניים
|
פָּרִיט |
מידות |
יְחִידָה |
|
גודל LCD |
80 x 36 |
מ"מ |
|
אזור צפייה |
64 x 16 |
מ"מ |
|
גודל נקודה |
0.55 x 0.66 |
מ"מ |
|
Dot Pitch |
0.60 x 0.70 |
מ"מ |
|
גודל דמות |
2.96 x 5.56 |
מ"מ |
|
גובה דמות |
3.55 x 5.94 |
מ"מ |
|
עובי LCD |
9.5 |
מ"מ |
דירוג מרבי מוחלט
|
פָּרִיט |
סֵמֶל |
מינימום |
טיפ |
מקסימום |
יחידות |
|
טמפ' הפעלה |
רֹאשׁ |
0 |
|
+50 |
תוֹאַר |
|
טמפ' אחסון |
טסט |
-20 |
|
+70 |
תוֹאַר |
|
מתח כניסה |
וי |
Vss |
|
Vdd |
V |
|
מתח אספקה ללוגיקה |
Vdd-Vss |
2.7 |
5.0 |
5.5 |
V |
|
מתח אספקה עבור LCD |
Vdd-Vo |
3.0 |
|
13.0 |
V |
חיבורי פינים ממשק
|
מס' סיכה |
סֵמֶל |
רָמָה |
פוּנקצִיָה |
|
1 |
Vss |
|
GND(0V) |
|
2 |
Vdd |
|
Vcc(+5V±5%) |
|
3 |
Vo |
|
התאמת ניגודיות |
|
4 |
RS |
H/L |
הרשמה בחר |
|
5 |
R/W |
H/L |
קריאה/כתיבה |
|
6 |
E |
H/L |
אפשר אות |
|
7 |
DB0 |
H/L |
ביט נתונים 0 |
|
8 |
DB1 |
H/L |
ביט נתונים 1 |
|
9 |
DB2 |
H/L |
ביט נתונים 2 |
|
10 |
DB3 |
H/L |
ביט נתונים 3 |
|
11 |
DB4 |
H/L |
ביט נתונים 4 |
|
12 |
DB5 |
H/L |
ביט נתונים 5 |
|
13 |
DB6 |
H/L |
ביט נתונים 6 |
|
14 |
DB7 |
H/L |
ביט נתונים 7 |
|
15 |
NC |
|
לא מחובר |
|
16 |
NC |
|
לא מחובר |
הצג את קוד כתובת התווים
|
מיקום תצוגה |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
כתובת RAM DD - שורה 1 |
80 |
81 |
82 |
83 |
84 |
85 |
86 |
87 |
|
כתובת RAM DD - שורה 2 |
C0 |
C1 |
C2 |
C3 |
C4 |
C5 |
C6 |
C7 |
|
מיקום תצוגה |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
כתובת RAM DD - שורה 1 |
88 |
89 |
8A |
8B |
8C |
8D |
8E |
8F |
|
כתובת RAM DD - שורה 2 |
C8 |
C9 |
CA |
CB |
CC |
CD |
לִספִירַת הַנוֹצרִים |
CF |
סוגי LCD
צגי LCD
LCD (תצוגת גביש נוזלי) הוא סוג של מסך שטוח המשתמש בגבישים נוזליים בצורת הפעולה העיקרית שלו. ללדים יש סט גדול ומשתנה של מקרי שימוש עבור צרכנים ועסקים, כפי שניתן למצוא אותם בדרך כלל בסמארטפונים, טלוויזיות, מסכי מחשב ולוחות מכשירים.

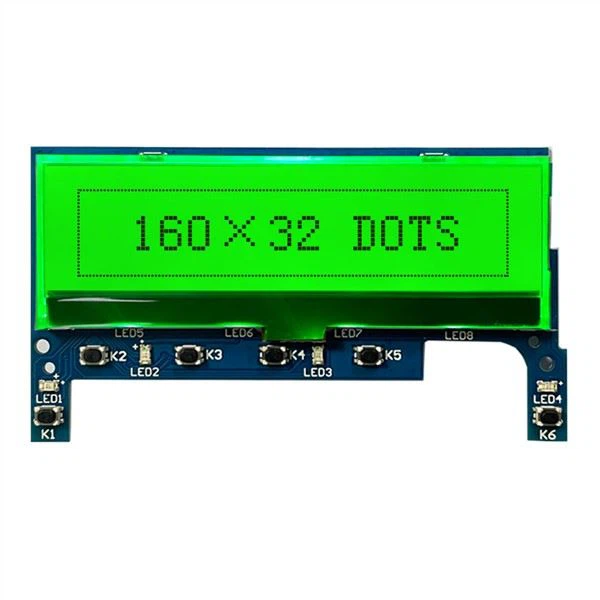

LCD גרפי
תצוגת LCD גרפית היא בדיוק כפי שהשם שלה מרמז. מודול LCD זה מסוגל להציג תמונות, אותיות ומספרים שנוצרים באמצעות תוכנת הלקוח. תצוגות Dot Matrix מזוהות על ידי שתי קבוצות של מספרים.
LCD עם דמות
תצוגת LCD התווים, המכונה לעתים צג אלפאנומרי, מצוידת בטבלת תווים הכוללת אותיות, מספרים וסימני פיסוק טעונים מראש. הטבלה מאפשרת למעצב לקרוא את התו המבוקש על ידי התייחסות למספר של אותה תו.

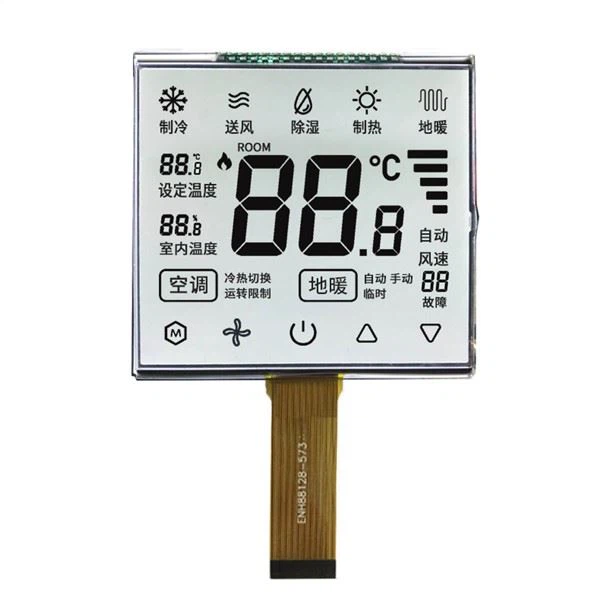

פלח LCD
צגי LCD מגזרי, הנקראים גם צגים סטטיים או תצוגות זכוכית בלבד, בנויים משתי חתיכות של זכוכית ITO (Indium tin oxide) עם נוזל נמטי מעוות בתווך. תצוגה סטטית היא צג מקטע עם סיכה אחת לכל מקטע אחד.
מאפיינים של LCD
יעילות אנרגטית
אחד המאפיינים המרכזיים של מכשירי LCD הוא יעילות האנרגיה שלהם. בניגוד לצגי שפופרת קרן קתודית (CRT) המסורתיים שדורשים כמות משמעותית של כוח כדי לפעול, מסכי LCD דורשים רק כמות קטנה של חשמל. יעילות זו נובעת מהשימוש של ה-LCD בתאורה אחורית כדי להאיר את הגבישים הנוזליים, ניגוד מוחלט לאלמות האלקטרונים עתירות ההספק המשמשות את מכשירי ה-CRT.
רזולוציה ואיכות גבוהה
מסכי LCD מציעים תמונות ברזולוציה גבוהה ואיכות חזותית מעולה. צפיפות הפיקסלים יוצאת הדופן מבטיחה תמונות חדות וברורות עם צבעים מרהיבים, היוצרות חווית צפייה סוחפת. כל פיקסל ב-LCD מכיל תת-פיקסלים נפרדים עבור אדום, ירוק וכחול (RGB), הפועלים יחד כדי לייצר את כל ספקטרום הצבעים.
קל משקל ודק
מסכי LCD הם קלים ודקים במיוחד, מאפיין שחולל מהפכה בעיצוב המכשירים הדיגיטליים. הפרופיל הדק של מסכי LCD מאפשר עיצובים קומפקטיים וניידים, מה שהופך אותם לאידיאליים עבור מכשירי כף יד כמו סמארטפונים וטאבלטים, כמו גם עבור צגים גדולים יותר כמו טלוויזיות וצגי מחשב.
תוחלת חיים ארוכה
מסכי LCD ידועים בעמידותם ובתוחלת החיים הארוכה שלהם. שלא כמו צג CRT או פלזמה, שעלולים להתקלקל עם הזמן, מכשירי LCD שומרים על איכותם במשך שנים רבות, ולעתים קרובות מאריכים את אורך החיים של המכשירים שבהם הם מותקנים.
גמישות בגדלים ובצורות
טכנולוגיית LCD מציעה גמישות בגדלים ובצורות, מה שהופך אותו להתאמה למגוון יישומים. ממסכים קטנים בשעונים דיגיטליים ועד תצוגות טלוויזיה מסיביות, ניתן להתאים אישית את צגי ה-LCD כך שיתאימו כמעט לכל גודל דרישה.
ה-LCD בנוי משתי חתיכות של זכוכית מקוטבת. ישנן שתי אלקטרודות בשימוש: אלקטרודה חיובית ואלקטרודה שלילית.
מתח חיצוני מופעל על ה-LCD ל-LCD באמצעות אלקטרודות אלה והוא מורכב מאינדיום-פח-אוקסיד. שכבת גביש נוזלי בגודל 10-20 מיקרומטר משולבת בין שתי יריעות זכוכית.
על ידי שינוי הקיטוב, ניתן להעביר אור דרך או למנוע אותו.
יישומים של LCD
מוצרי אלקטרוניקה
רכב
מכשירים רפואיים
אוטומציה תעשייתית
מכשירים לבישים
אנא שלח לנו את נייר הציור הראשוני שלך, דוגמאות או תמונות; אם אין לך מידע זה, אנא הודע לי על הרעיון שלך.
אז אנחנו נותנים לך פתרון ומעריכים מחיר. (הגודל לא ישפיע על העמלות המותאמות אישית, אבל ישפיע על מחיר היחידה.)
נהלו משא ומתן על הנתונים הטכניים ואנו נותנים הצעת מחיר מדויקת.
אתה מסדר את העמלות המותאמות אישית.
המהנדס שלנו מעצב את ציור ה-LCD לאישורך תוך 1-3 ימים.
דגימות חדשות יסתיימו תוך 15-20 ימים.
לאחר אישור דגימות, קבל בחום את הייצור ההמוני.
אֲרִיזָה
תרשים זרימה של תהליך ייצור LCD
להעשיר, להקל על השימוש ב-LCD
תְעוּדָה
