0.71 מודול TFT LCD עגול



ENH-TV0071A004תֵאוּר

פרמטרים של מוצר:

גודל מסך: 0.71 אינץ'

מתייחס לאורך האלכסוני של אזור התצוגה הפעיל (כ-18.03 מ"מ), ומסווג אותו כתצוגה קטנה במיוחד.

הַחְלָטָה: 160 (RGB) x 160 פיקסלים

השגת רזולוציה זו בגודל כה קטן מביאה לרמה גבוהה מאודצפיפות פיקסלים, מספק אפקט תצוגה עדיף בהרבה על אופי מסורתי או מסכים ברזולוציה נמוכה-.

זווית צפייה: הכל-זווית צפייה

בדרך כלל מרמז על השימוש בIPSאו טכנולוגיה מתקדמת דומה-לתצוגה רחבה. הצבעים והניגודיות נשארים עקביים ביותר מכל כיוון צפייה (למעלה, למטה, שמאלה, ימינה) עם שינוי צבע מינימלי או עמעום, מה שמשפר משמעותית את חווית המשתמש.

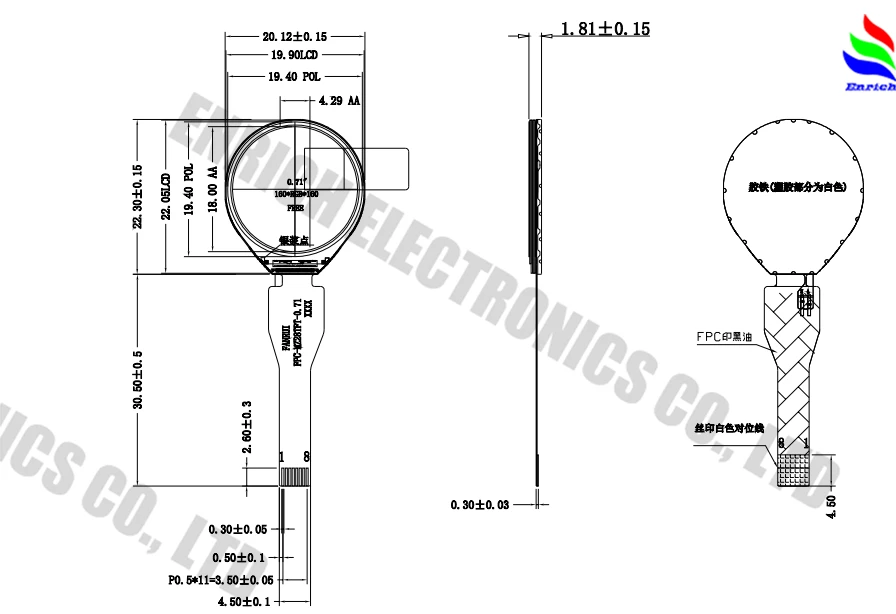

מידות מתאר: 20.12 מ"מ × 22.3 מ"מ × 1.81 מ"מ

זהו פרמטר מכני קריטי.20.12 מ"מ x 22.3 מ"ממייצג את הממדים הכוללים, כולל מעגל הנהג והלוח, ומספק מפרטים מדויקים של חורי הרכבה למהנדסי מבני המוצר. ה1.81 מ"מהעובי נשלט בצורה מצוינת, ומסייע בעיצוב של מוצרים דקים במיוחד.-

מִמְשָׁק: SPI

ממשק היקפי טורי. זהו פרוטוקול תקשורת אוניברסלי ופשוט הדורש מעט מאוד סיכות. לעתים קרובות הוא זקוק ל-3-4 חוטים בלבד (Data, Clock, Chip Select) לתקשורת, מה שמפשט מאוד את החיבור ל-MCU הראשי, חוסך משאבי קלט/פלט יקרים ומפחית את המורכבות והעלות של פריסת ה-PCB.

מנהל התקן IC: GC9D01

זה ה"מוח" של המסך. GC9D01 הוא מנהל התקן IC משולב במיוחד המיועד לצגי TFT קטנים.

פונקציית ליבה: הוא משלב זיכרון RAM לתצוגה (GRAM), האחראי על קבלת פקודות SPI ונתונים מה-MCU והמרתם לאותות המתח הדרושים לשליטה בכל פיקסל על המסך.

תכונות מתקדמות: הוא תומך בדרך כלל במצבי צבע עשירים, רענון חלקי לחיסכון בחשמל, הגדרת כתובת חלון גמישה וכו', ומספק למפתחים יכולות בקרת תצוגה חזקות.

סוג תצוגה: TFT

טרנזיסטור סרט דק-. זהו LCD מטריצת-פעיל שבו כל פיקסל נשלט על ידי הטרנזיסטור שלו. הטכנולוגיה הזו מציעהזמני תגובה מהירים יותר, ניגודיות גבוהה יותר, צבעים מרהיבים יותר, ויכולת הצגת תמונה דינמית טובה יותר, מה שהופך אותה לטכנולוגיית המיינסטרים עבור תצוגות צבעוניות.



שדות יישום:

ניתוח שדות יישומים-מעמיק

מסך TFT צבעוני זה בגודל 0.71 אינץ', עם הקומפקטיות האולטימטיבית, ההגדרה הגבוהה וביצועי התצוגה המצוינים שלו, הוא בחירה אידיאלית עבור מוצרים אלקטרוניים רבים שבהם המקום מוגבל אך נדרשת ניסיון ויזואלי.

1. מכשירים לבישים

יישומי ליבה: שעונים חכמים, רצועות כושר, טבעות חכמות.

הבעיה נפתרה: הוא מספק רזולוציה גבוהה של 160x160 בשטח המצומצם ביותר של מארז שעון או גוף מכשיר, ומבטיח סמלים חדים וברורים, טקסט ומספרים ללא פיקסלציה. זווית הצפייה הכל- מבטיחה שמשתמשים יכולים לקרוא בקלות זמן, דופק, שריפת קלוריות והתראות מכל זווית צפייה בהצצה על פרק כף היד.

יִתרוֹן: בשילוב עם IC מנהל ההתקן של GC9D01, הוא מאפשר מעברי אנימציה חלקים (למשל, החלפת תפריטים, רענון נתונים) ותומך במצבי צריכת חשמל נמוכה-, מה שמאריך משמעותית את חיי הסוללה של המכשיר.



2. ציוד ניטור רפואי ובריאות נייד

יישומי ליבה: מדי חמצון דופק בקצות האצבעות, מדי חום דיגיטליים, מסכי א.ק.ג ניידים, מדי גלוקוז.

הבעיה נפתרה: קריאות רפואיות דורשות בהירות ודיוק מוחלטים. הניגודיות הגבוהה וביצועי הצבע של מסך זה מאפשרים תצוגה ברורה של נתונים קריטיים (למשל, צורת גל SpO2, ערכי דופק, אזהרת טמפרטורה גבוהה- באדום), ומפחיתים את הסיכון לקריאה שגויה. הגודל הקטן והפרופיל הדק שלו מאפשרים לכל המכשיר הרפואי להיות נייד וארגונומי יותר.

יִתרוֹן: ממשק SPI פשוט ואמין, קל לחיבור עם שבבי בקרה ראשיים של חיישנים רפואיים שונים, ומציע יציבות גבוהה.



3.IoT ומסופי אינטראקציה אנושיים-

יישומי ליבה: לוחות בקרה לבית חכם (למשל, בקרי טמפרטורה/לחות, מתגים חכמים), עוקבים בלוטות', חלונות תצוגת מצב עבור חיישנים חכמים.

הבעיה נפתרה: הוא מספק "עיניים" לצמתי IoT פשוטים. משתמשים יכולים לבדוק ישירות את מצב המכשיר (למשל, מצב חיבור, טמפרטורת החדר, רמת הסוללה) ולבצע פעולות מהירות מבלי לפתוח אפליקציית סמארטפון. הגודל הקטן מאפשר להטמיע אותו בפאנל הצר של כל מכשיר.

יִתרוֹן: צריכת חשמל נמוכה הופכת אותו למתאים לחלוטין למכשירי IoT-מופעלי סוללה, ומאפשרת תצוגה רציפה במשך שבועות או אפילו חודשים ללא טעינה תכופה.



4. בקרה ומכשור תעשייתי

יישומי ליבה: סורקים תעשייתיים כף יד, מכשירי מדידה ניידים, מולטימטרים, מסכי מצב עזר לציוד בקרה תעשייתי.

הבעיה נפתרה: בהגדרות תעשייתיות, הציוד צריך להיות חזק ולספק תצוגת מידע אינטואיטיבית. מסך זה הוא קומפקטי, עמיד בפני רטט, ויכול להציג מספר שורות של פרמטרים, גרפי עמודות או סמלי סטטוס פשוטים על שלדה מוגבלת, ועוזר למהנדסים לאבחן בעיות במהירות.

יִתרוֹן: כולל בדרך כלל טווח טמפרטורות הפעלה רחב (פרטים מתייחסים לגליון נתונים), המותאם לסביבות תעשייתיות קשות. זמן תגובה מהיר מבטל מריחה, מתאים להצגת נתונים המשתנים במהירות.



5. מוצרי אלקטרוניקה

יישומי ליבה: מסך סטטוס לכיסויי טעינת אוזניות TWS, תצוגת FPV למיני מזל"טים, צעצועים אלקטרוניים, תצוגת רמת בנק כוח.

הבעיה נפתרה: משפר את המשיכה הטכנולוגית של המוצר ואת חווית המשתמש. לדוגמה, חלון קטן על נרתיק טעינת אוזניות יכול להראות במדויק את הכוח הנותר של האוזניות השמאלי/ימני והמארז עצמו, שהוא הרבה יותר אינטואיטיבי ופרמיום מאשר מחווני LED פשוטים.

יִתרוֹן: צבעים חיים מאפשרים הצגת לוגו של מותג ואנימציות מותאמות אישית, מה שמשפר מאוד את בידול המוצר ואת המשיכה החזותית.



● OEM&ODM ● ללא MOQ ● דוגמאות במלאי ● לוח בדיקה אופציונלי

















מפרטים

פָּרִיט	מֵמַד	יְחִידָה
גוֹדֶל	0.71	אִינְטשׁ
מימד מתאר	20.12x22.3x1.81	מ"מ
טמפרטורת הפעלה	-20 מעלות - +70 מעלות	תוֹאַר
טמפרטורת אחסון	-30 מעלות - +80 מעלות	תוֹאַר
הַחְלָטָה	160x160
